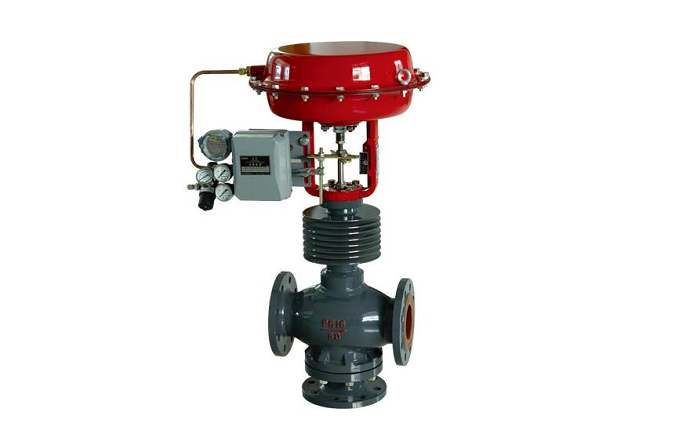

ZMA/B,Q/X氣動薄膜三通合流,分流調節閥

ZMA/BQ氣動薄膜三通合流調節閥、ZMA/BX分流調節閥產品概述：

ZMA/BQ、ZMA/BX型氣動薄膜三通調節閥主要用于將一股進口流體分成二股出口流體或者把二股進口流體合成一股出口流體。三通閥分為（ZMA/BX）分流調節閥，（ZMA/BQ）合流調節閥。閥尺寸，壓差較小時合流閥也可以作為分流閥使用，但閥尺寸大，壓差高的場合請勿用分流閥。

工作原理圖

三通閥的原理：三通閥閥體有三個通口，一進兩出，或兩進一出，它和普通閥門不同的是底部有一出口，當內部閥芯在不同位置時，出口不同，如閥芯在下部時，左右相通，如閥芯在上部時，右出口被堵住，左口和下口連通。因為左口和右口不在一條水平線上。

標準技術參數

材料：ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

結構形式：標準型（-20℃~+200℃）合流型合流場合；合流型分流場合；分流型分流場合、低溫型（-60℃~-196℃）、散熱型（-40℃~+450℃）、波紋管密封型

壓蓋型式：壓板式

填料：V型聚四氟乙烯填料，柔性石墨填料

墊片：形式，齒型和平型，材料，F4/改性F4，不銹鋼+石墨

閥內組件

閥芯：三通線性或拋物線V型缺口閥芯

執行機構

型式：多彈簧式薄膜執行機構（ZH（A.B）-22，ZH（A.B）-23，ZH（A.B）-45，ZH（A.B）-56）

閥作用：正作用，反作用

膜片材料：丁晴橡膠夾增強滌綸織物

彈簧量程：20~100KPa，40~200KPa，80~240KPa

供氣壓力：0.14~0.4MPa

信號接口：內螺紋M16*1.5

環境溫度：-30℃~+70℃

閥作用（以合流型分流場合為例）

氣關式FO（配正作用執行機構）

當氣源故障時，執行機構彈簧將閥打開

氣開式FC（配反作用執行機構）

當氣源故障時，執行機構彈簧將閥關閉

附件（根據要求配置）

定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其他

性能

可調范圍：30:1

閥座泄漏率（對于額定Kv值%）

金屬密封：小于0.01%或0.001%（ANSIB16.104-1976IV級）

回差：小于全行程1%（帶定位器）、小于全行程的3%~5%（不帶定位器）

基本誤差：小于全行程±1%（帶定位器）、小于全行程的±5%（不帶定位器）

ZMA/BX分流調節閥有兩個閥芯和閥座結構與雙座閥類似，但在三通閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而在雙座閥中兩個閥芯與閥座間的流通面積是同時增加或同時減少的。三通閥的氣開和氣關，只能通過選擇執行機構的正作用與反作用來實現，而在雙座閥中氣開和氣關則可以直接通過將閥體或閥芯與閥座反裝來實現。當三通閥用于需要流體進行配比的控制系統時，由于它能同時代替一個氣開控制閥和一個氣關控制閥，因此可以降低安裝成本和減少安裝空間。
