ZDLP電動單座調節閥

ZDLP電動單座調節閥產品概述：

ZDLP電動單座調節閥閥芯導向部分的導向面積大，具有抗震性能強的特點，閥座關閉性能符合GB/T4213-92標準，調節閥配用接收ON-OFF或4-20mADC或1~5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求可靠性及關閉性能高的溫度，低溫及高壓場合下使用。

獨特的籠子設計也可用于有沖刷、氣蝕等條件苛刻工況。閥座可雙面使用，提高使用壽命，無需特殊工具可迅速安裝、拆卸，性價比高。

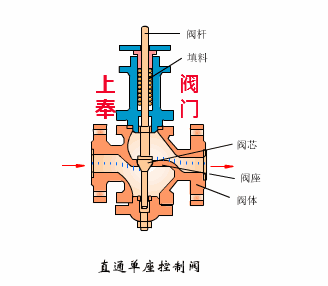

ZDLP電動單座調節閥工作原理圖

標準技術參數

密封面型式：PN16為凸面、PN40、63、100為凹凸面

法蘭端面距：按GB/T12221-89

材料：ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

壓蓋型式：壓板式

填料：V型聚四氟乙烯填料，柔性石墨填料

墊片：形式，齒型和平型，材料，F4/改性F4，不銹鋼+石墨

閥內組件

閥芯：單座柱塞型閥芯

套筒：金屬密封、等百分比特性（%C）、線性特性（LC）、軟密封（材料：增加聚四氟乙烯）、軟密封（材料：增加聚四氟乙烯）、等百分比特性（%C）、線性特性（LC）

執行機構型式：電動執行機構（381LSA/XA-08，381LSA/XA-20， 381LSB/XB-30，381LSB-XB-50，381LSC-65，381LSC-99，381LSC-160，381LSC-260

閥作用：正作用，反作用

控制動作：比例控制或ON-OFF控制

輸入信號：4~20mADC或1~5VDC須選擇輸入信號“斷”時調節閥的位置（保位、全開、全關）

電源：AC220V，50Hz

輸出信號：4~20mADC（負載電阻500Ω以下）

功耗：A型/50VA，B型/150VA，C型/220VA

保護等級：IP55

出線連接：普通S型G1/2，防爆X型G3/4

電動高溫調節閥環境溫度：無空間加熱器-10℃~+60 ℃，有空間加熱器-35℃~+60℃，防爆型-10℃~+40℃，防爆型-10℃~+40℃

環境溫度：普通S型95%以下，防爆X型45-85%

隔爆等級：ExdIIBT4

過載保護：A、B型任性，C型必配

手動裝置：帶手柄

附件（根據要求配置）

空間加熱器，過載保護

性能

可調范圍：50：1

閥座泄漏率（對于額定Kv值%）

金屬密封：小于0.01%或0.001%（ANSIB16.104-1976IV級）及小于0.001%（為選擇項）

軟密封：小于0.00001%以下（ANSIB16.104-1976VI級）

基本誤差：±1%

回差：≤1%

死區：≤1%

防爆電動單座調節閥配用381LSA/XA系列電子式直行程電動執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。公司制造的（氣動閥門、電動閥門）廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合。電動調節閥本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN25~400。適用流體溫度有-250℃~+560℃范圍內多種檔次。泄漏量標準為Ⅱ級或Ⅳ級.流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
